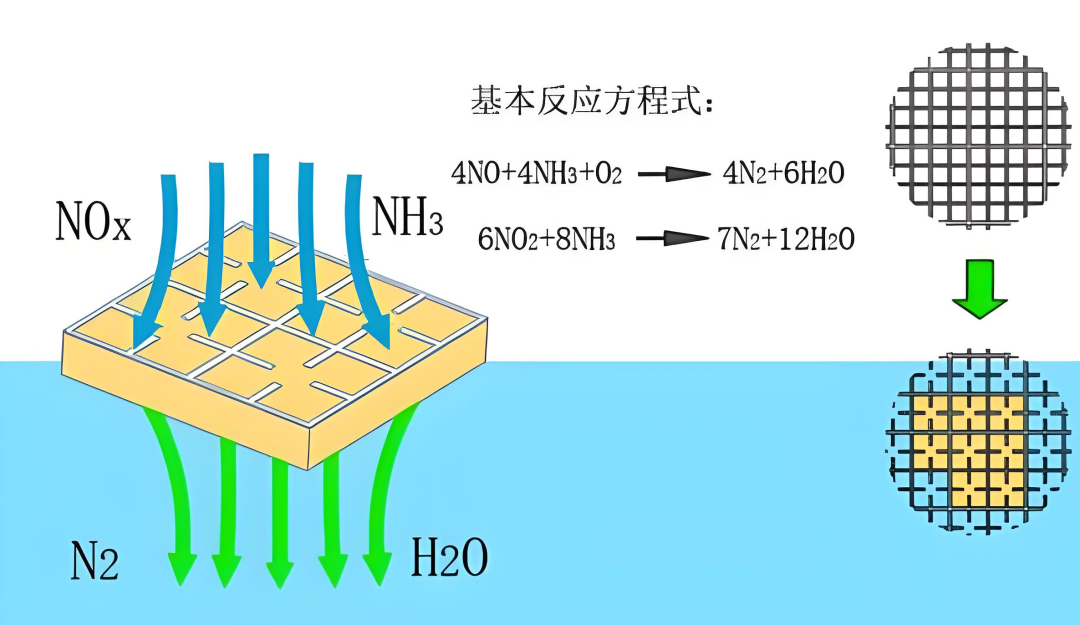

在 SCR脫硝工藝中，影響脫硝率的主要因素是反應(yīng)溫度、反應(yīng)時(shí)間、催化劑性能、n(NH3)/n(NOx)等。

　　1、反應(yīng)溫度對(duì)NOx脫除率的影響

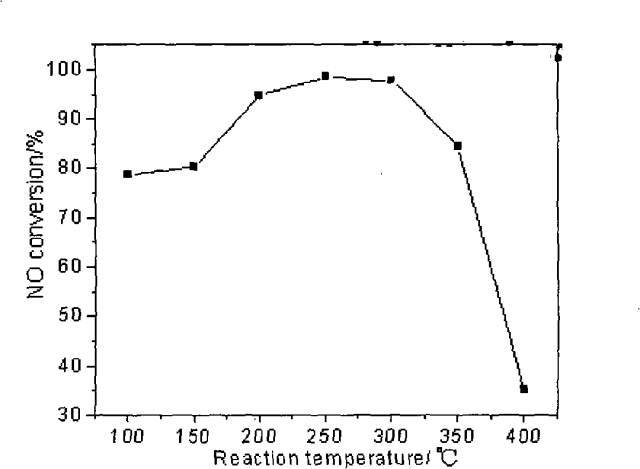

　　在SCR反應(yīng)過程中，溫度的影響存在兩種趨勢(shì)：

　　一方面是溫度升高使脫NOx的反應(yīng)速率增加，使NOx的脫除率升高;另一方面溫度的升高NH3與氧化反應(yīng)開始發(fā)生，使NOx的脫除率下降。

　　因此，最佳溫度是這兩種趨勢(shì)對(duì)立統(tǒng)一的結(jié)果。實(shí)驗(yàn)制備的V2O5/TiO2催化劑的最佳溫度為310℃。

　　2、反應(yīng)時(shí)間對(duì)NOx脫除率的影響

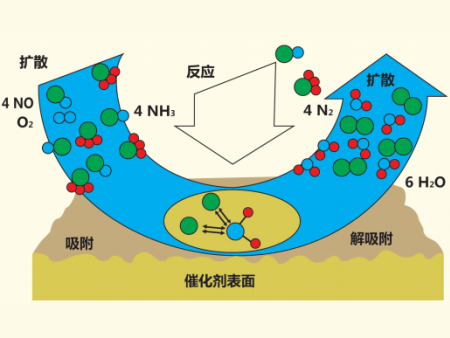

　　在310℃和n(NH3)/n(NOx)=1的條件下，反應(yīng)氣體與催化劑的接觸時(shí)間增加，NOx脫除率迅速增加，接觸時(shí)間增至200ms時(shí)，脫除率達(dá)到最大值，隨后脫除率下降。這主要是由于反應(yīng)氣體與催化劑的接觸時(shí)間增加，有利于反應(yīng)氣體在催化劑微孔內(nèi)的擴(kuò)散、吸附、反應(yīng)和產(chǎn)物氣的解吸、擴(kuò)散，從而使NOx脫除率提高。

　　但是，若接觸時(shí)間過長，NH3氧化反應(yīng)開始發(fā)生，使NOx脫除率下降，可知最佳接觸時(shí)間為200ms。

　　3、n(NH3)/n(NOx)對(duì)NOx脫除率的影響

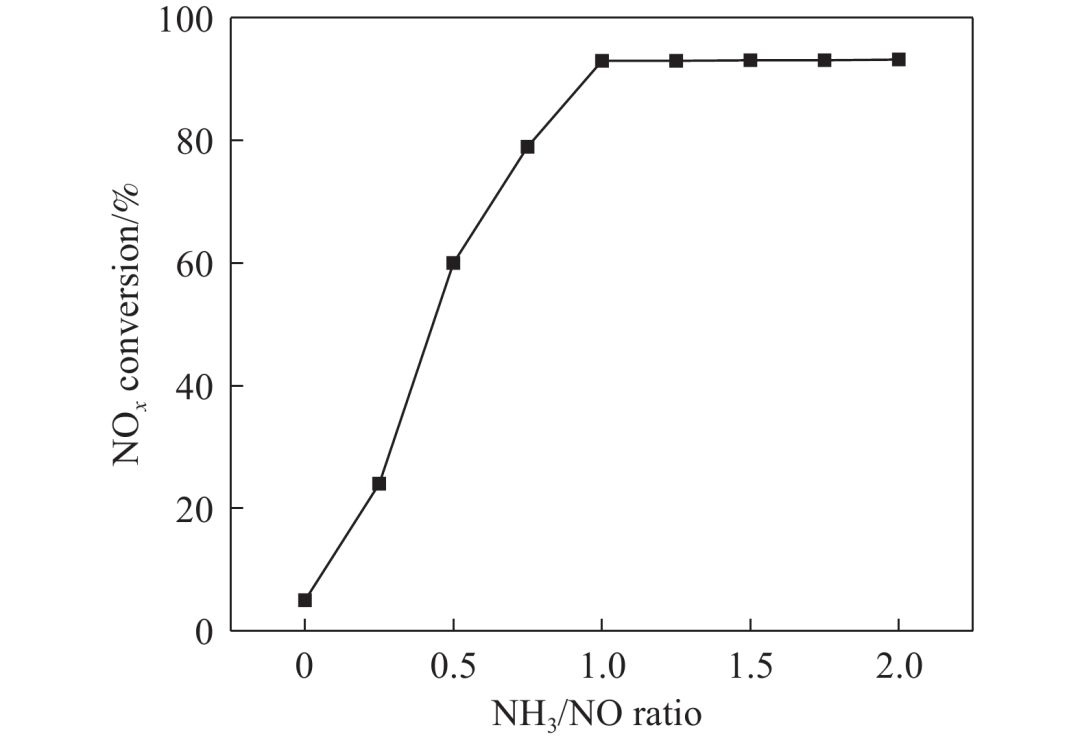

　　在310℃下，NOx脫除率隨n(NH3)/n(NOx)的增加而增加，但是n(NH3)/n(NOx)<1時(shí)效果更顯著。NH3投入量偏低，NOx脫除受到限制;若NH3投入量超過需要量，NH3抗氧化等副反應(yīng)的反應(yīng)速度增大，從而降低了NOx脫除效率，同時(shí)也增加了凈化氣中未轉(zhuǎn)化NH3排放濃度，造成二次污染。在工藝中，一般控制n(NH3)/n(NOx)在1.2以下。

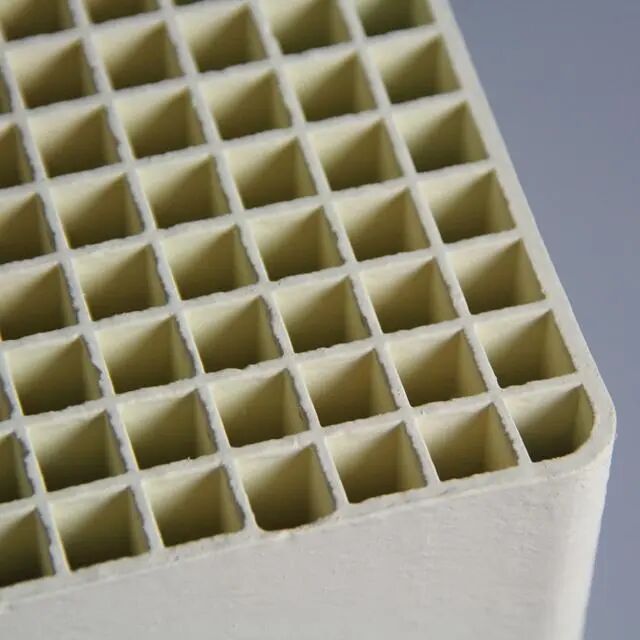

　　4、催化劑中V2O5含量對(duì)NOx脫除率的影響

　　催化劑中V2O5含量增加，催化效率增加，NOx脫除率提高。但是V2O5含量超過6.6%時(shí)，催化劑效率反而下降。試驗(yàn)證明V2O5含量在4.5%時(shí)，V2O5均勻分布在TiO2載體上，并且以等軸聚合的釩基形式存在，NOx脫除率最高。

　　以上信息來源：低碳與環(huán)保
